Gaiola do saco de filtro/gaiola de suporte do saco de filtro/estrutura do saco de filtro
Quando a casa de filtro de mangas de jato pulsante opera, o ar empoeirado sempre vem de fora das mangas de filtro e o ar purificado passará pelas mangas de filtro e depois será expelido para a atmosfera, durante esse tempo a casa de filtro de mangas sempre com pressão positiva ou negativa , portanto, uma gaiola do saco de filtro será colocada dentro do saco de filtro para evitar o colapso.

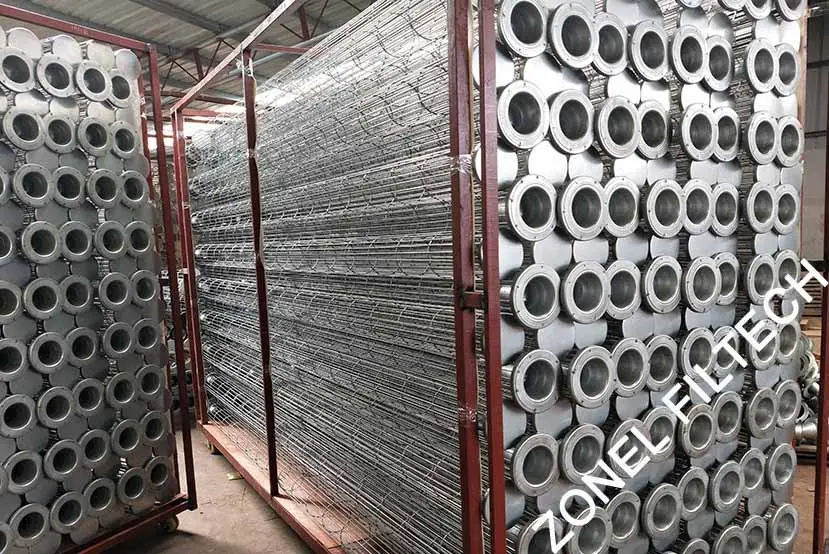

A gaiola do filtro, também chamada de gaiola do filtro do coletor de pó ou estrutura da bolsa do filtro, pode ser feita de aço galvanizado, aço carbono com revestimento de silicone, SS 304 ou SS316, titânio e assim por diante para diferentes condições de trabalho.
A gaiola de suporte da bolsa filtrante foi combinada com fios verticais, gaiolas de suporte, tampas superiores e tampas inferiores, bem como o Venturi. Para reduzir o contato dos sacos de filtro com os anéis de suporte da gaiola de suporte do saco, desenvolvemos a gaiola do saco de filtro do coletor de pó com vista lateral em forma de estrela; para aumentar a área do filtro, desenvolvemos as mangas filtrantes plissadas com as respectivas gaiolas de mangas filtrantes plissadas.
Introdução geral para gaiola de saco de filtro/gaiola de suporte de saco de filtro/estrutura de saco de filtro
Quando a casa do filtro de mangas a jato de pulso opera, o ar empoeirado sempre vem de fora das mangas de filtro e o ar purificado passa pelo lado interno das mangas de filtro e depois é exaurido na atmosfera, e a casa do filtro de mangas sempre com um positivo ou pressão negativa, portanto, caso a bolsa filtrante entre em colapso, sempre inserimos uma gaiola metálica da bolsa filtrante nas bolsas filtrantes.
A gaiola do filtro, também chamada de gaiola do filtro do coletor de pó ou estrutura da bolsa do filtro, pode ser feita de aço galvanizado, aço carbono com revestimento de silicone, SS 304 ou SS316, até mesmo titânio e assim por diante para diferentes condições de trabalho. De acordo com o formato da bolsa de filtro, a gaiola do filtro do compartimento de mangas também pode ser projetada com uma vista lateral de gaiolas de suporte de bolsa de formato redondo, gaiolas de bolsa de formato oval, etc.

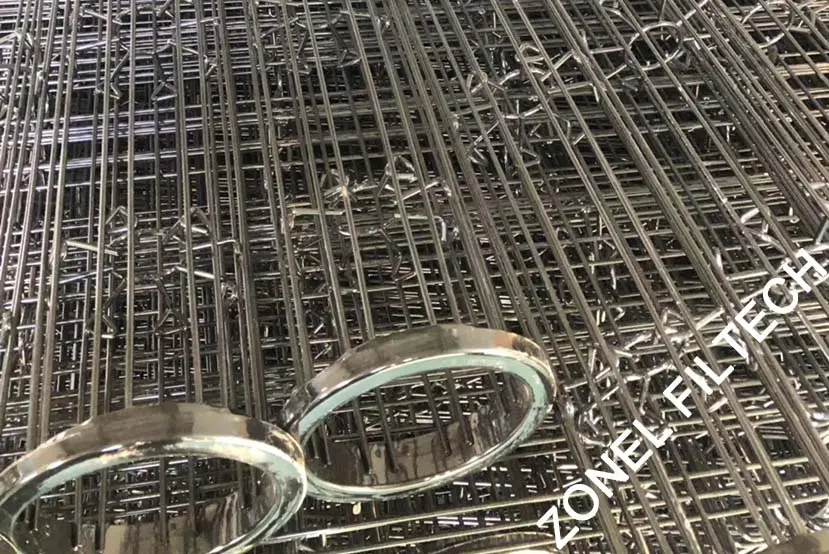

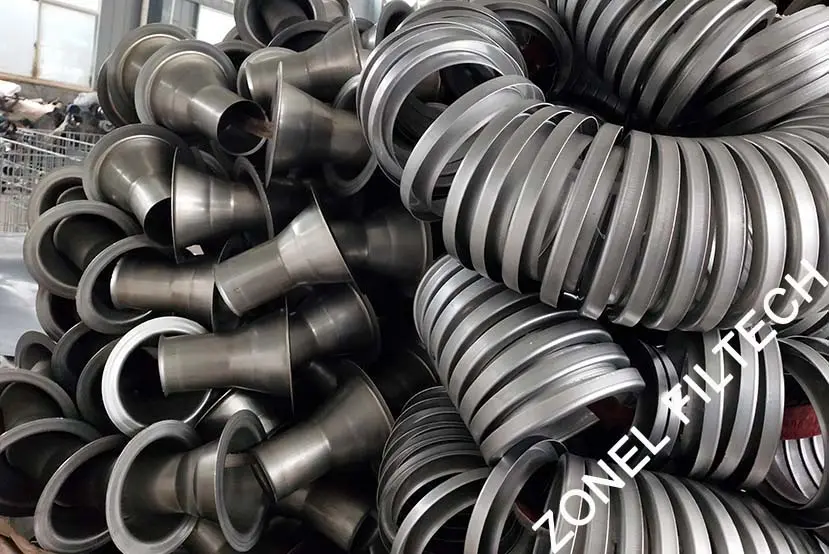

A gaiola de suporte da bolsa filtrante foi combinada com fios verticais, gaiolas de suporte, tampa superior e tampa inferior, bem como o venturi para o condutor de ar de purga prensado. Para reduzir o contato dos sacos de filtro com os anéis de suporte da gaiola do saco para quebrar os sacos de filtro, desenvolvemos a gaiola do saco de filtro do coletor de pó com vista lateral em forma de estrela / gaiola do saco de filtro com anel estrela; para aumentar a área do filtro, às vezes também projeta a bolsa de filtro com design plissado, então a Zonel Filtech também desenvolveu gaiolas de bolsa de filtro plissadas de boa qualidade conforme solicitado.
Propriedades das gaiolas de mangas filtrantes da Zonel Filtech
1. Zonel Filtech sempre projeta a gaiola da bolsa filtrante de acordo com as diferentes bolsas filtrantes utilizadas, também ajuda a escolher as gaiolas adequadas da bolsa filtrante de acordo com as diferentes condições de trabalho, como temperatura, situação corrosiva, poeira com explosivo ou não, etc.
2. O material adotou fio de aço bem tratado, forte e com boa elasticidade e superfície lisa.
3. A gaiola do saco de filtro é fortemente soldada e não será quebrada no ponto de soldagem para operação normal; a soldagem do lado superior do lado interno não tocará nas bolsas de filtro e não quebrará a bolsa de filtro.
4. O venturi é bem projetado e pode levar ar comprimido para purgar o saco de filtro com eficiência, mas não danificará o saco de filtro.

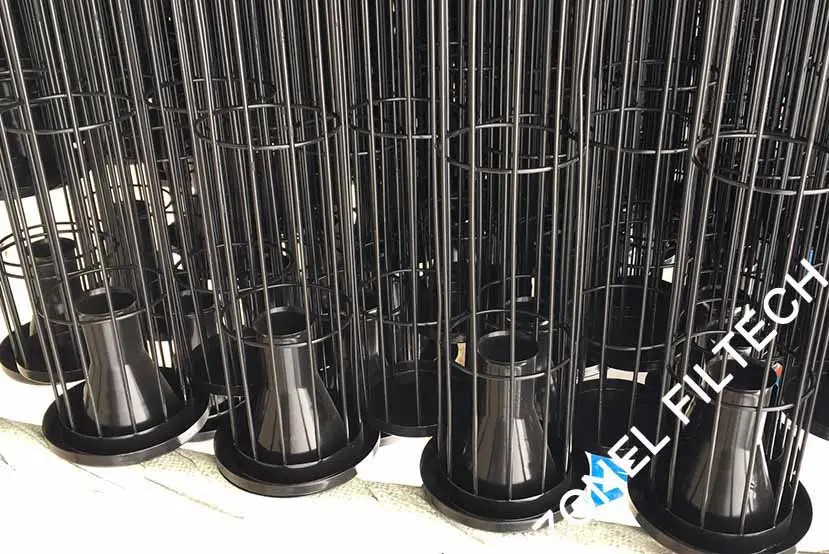

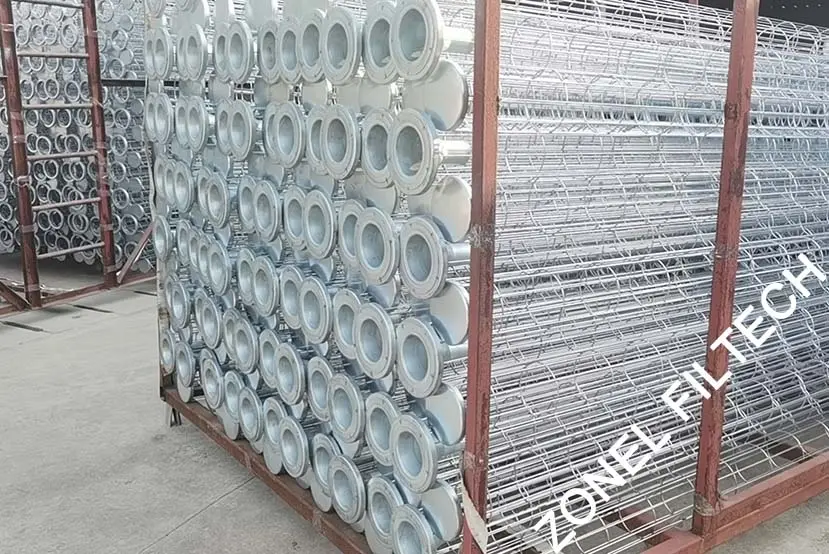

5. A superfície da gaiola de suporte do saco de filtro pode ser tratada com galvanizado, revestido com silicone orgânico e assim por diante, conforme solicitado.

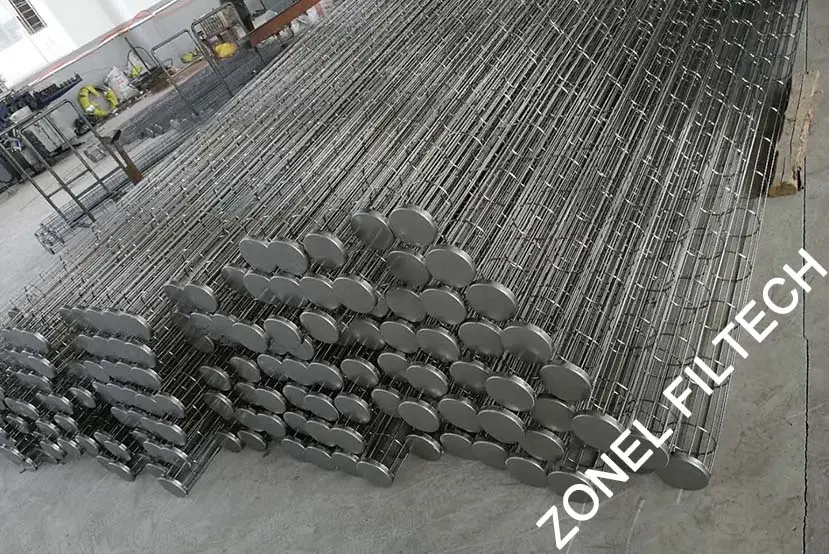

6. Vários materiais estão disponíveis, como aço carbono, SS304, SS316L, titânio, etc.
7. A estrutura da bolsa filtrante está disponível para todos os tipos de bolsas filtrantes, como bolsas filtrantes redondas, bolsas filtrantes de formato oval, bolsas filtrantes plissadas, etc.
8. A gaiola do saco de filtro do coletor de pó da fintech zonal pode ser projetada com peças únicas ou estilo combinado de várias peças para facilitar a instalação.
Dados técnicos típicos da gaiola do saco de filtro de pó da Zonel Filtech
Diâmetro (mm) | Sug. Comprimento máximo (mm) | Número do fio vertical (pcs) | Material | Comprimento do Venturi (mm) | |
Saco de fibra química | Bolsa de fibra de vidro | ||||
115 | 7000 | 8 | 16 | Gl, MS, SS304&316, Ti | 140 |
120 | 7000 | 8 | 16 | Gl, MS, SS304&316, Ti | 140 |
125 | 7500 | 10 | 20 | Gl, MS, SS304&316, Ti | 140 |
130 | 7500 | 10 | 20 | Gl, MS, SS304&316, Ti | 140 |
135 | 8000 | 10 | 20 | Gl, MS, SS304&316, Ti | 140 |
140 | 8000 | 10 | 20 | Gl, MS, SS304&316, Ti | 140 |
145 | 9000 | 12 | 20 | Gl, MS, SS304&316, Ti | 150 |
150 | 9000 | 12 | 24 | Gl, MS, SS304&316, Ti | 150 |
155 | 9500 | 12 | 24 | Gl, MS, SS304&316, Ti | 150 |
160 | 9500 | 12 | 24 | Gl, MS, SS304&316, Ti | 150 |
165 | 10000 | 12 | 24 | Gl, MS, SS304&316, Ti | 150 |
As aplicações da gaiola do saco de filtro
A gaiola do filtro é usada principalmente para o anti-colapso do saco de filtro ou como saco de filtro que suporta gaiolas de caixa de filtro de saco de jato de pulso/coletores de poeira.
Se precisar de ajuda, entre em contato com Zonel Filtech!
